Icom IC-706MKIIG
محبوب‌ترین عضو سری ۷۰۶ آیکام (۱۹۹۹ تا حدود ۲۰۰۹): از ۱۶۰ متر تا ۷۰ سانتیمتر در یک جعبه‌ی کوچک؛ ۱۰۰ وات روی HF و ۶ متر، ۵۰ وات روی ۲ متر و ۲۰ وات روی ۷۰ سانتیمتر، با DSP و تن اسکوئلچ داخلی.
معرفی
IC-706MKIIG سال ۱۹۹۹ به بازار آمد و حدود ده سال تولید شد تا جایش را به IC-7100 داد. «G» در اسم آن یعنی باند ۷۰ سانتیمتر هم اضافه شده است: این دستگاه از ۱۶۰ متر تا ۷۰ سانتیمتر را با همان بدنه‌ی کوچک ۱۶۷ × ۵۸ × ۲۰۰ میلی‌متری پوشش میدهد و به همین دلیل سال‌ها یکی از پرفروش‌ترین دستگاه‌های «همه‌کاره» دنیا بود.
نسبت به IC-706MKII سه تغییر بزرگ دارد: باند ۷۰ سانتیمتر با ۲۰ وات، توان ۵۰ وات روی ۲ متر (به‌جای ۲۰ وات) و DSP برای کاهش نویز (NR) و حذف خودکار سوت‌ها (ANF). تن اسکوئلچ CTCSS، تن اسکن و تکرارکننده‌ی خودکار هم داخلی است، پس برای کار با رله‌های FM نیازی به برد اضافه ندارد. توان HF و ۶ متر همان ۱۰۰ وات است.
برای چه کسی مناسب است؟
برای کسی که می‌خواهد با یک دستگاه هم HF کار کند و هم رله‌ها و ارتباطات محلی ۲ متر و ۷۰ سانتیمتر را داشته باشد؛ چه در ایستگاه ثابت، چه در خودرو. برای کار پرتابل و صحرایی هم به خاطر اندازه‌اش طرفدار زیادی دارد. تفاوت‌هایش با IC-706MKII را در صفحهی مقایسه ببینید.
نقاط قوت
- HF، ۶ متر، ۲ متر و ۷۰ سانتیمتر در یک دستگاه کوچک با پنل جداشدنی
- DSP داخلی برای کاهش نویز و حذف سوت (در بیشتر نسخه‌ها؛ در بعضی نسخه‌های صادراتی اختیاری است)
- تن اسکوئلچ، تن اسکن و تکرارکننده‌ی خودکار برای کار با رله
- ۱۰۷ کانال حافظه با نام ۹ حرفی
- سازگار با تیونر بیرونی AH-4 برای آنتن سیمی در HF و ۶ متر
نقاط ضعف و ایرادهای رایج
- در ارسال طولانی FM داغ میشود و منوهایش برای تازه‌کارها کمی گیج‌کننده است
- DSP آن در مقایسه با دستگاه‌های جدید ضعیف‌تر است
- ناپایداری روی ۱۵ و ۱۷ متر وقتی SWR بالای ۲ است؛ آیکام برای آن بولتن سرویس شماره‌ی ۹۲۸ (لحیم فنر اتصال بدنه روی برد فیلتر) داده است
- خاموش شدن ناگهانی یا روشن نشدن؛ در بعضی نمونه‌ها چسب زیر یک برد، مسیر مسی را خورده است
- داغ شدن جاپیوزهای کابل تغذیه و قطع و وصل شدن توان
نکات نصب و استفاده
- تغذیه ۱۳٫۸ ولت با دستکم ۲۰ آمپر؛ هرگز بیش از ۱۶ ولت. فیوزهای کابل تغذیه ۳۰ آمپر هستند.
- آنتن HF و ۶ متر به کانکتور ANT1 و آنتن ۲ متر و ۷۰ سانتیمتر به کانکتور دوم وصل میشود.
- تیونر AH-4 را به ANT1 وصل کنید، سیم آنتن را بلندتر از ۷ متر بگیرید، زمین خوب بدهید و گزینهی PTT TUNE را در منو روشن کنید. AH-4 روی ۲ متر و ۷۰ سانتیمتر کار نمی‌کند.
- در خودرو کابل تغذیه را مستقیم به باتری ببرید، پنل را زیر آفتاب مستقیم داشبورد نگذارید و هنگام استارت دستگاه را خاموش کنید.

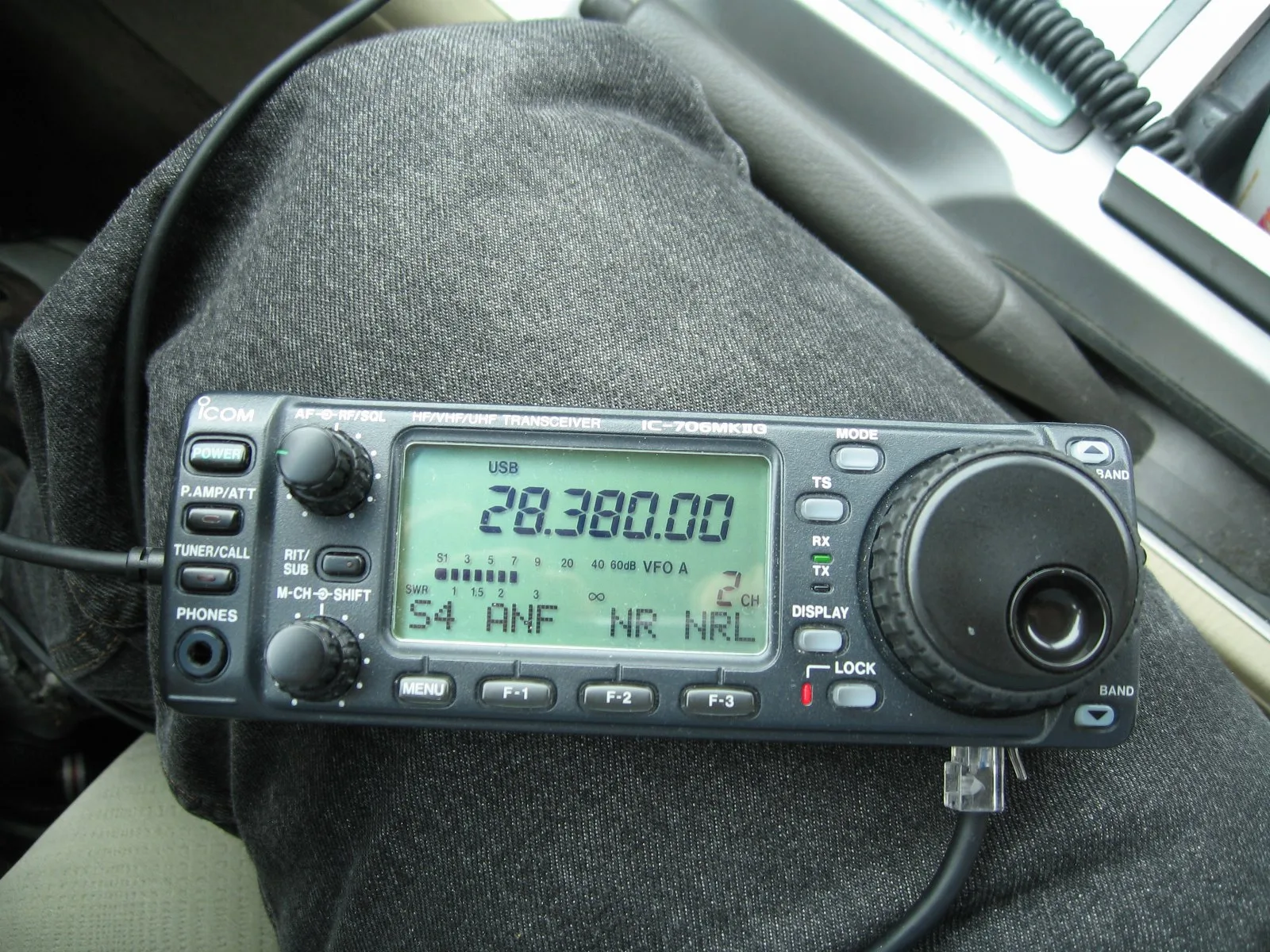

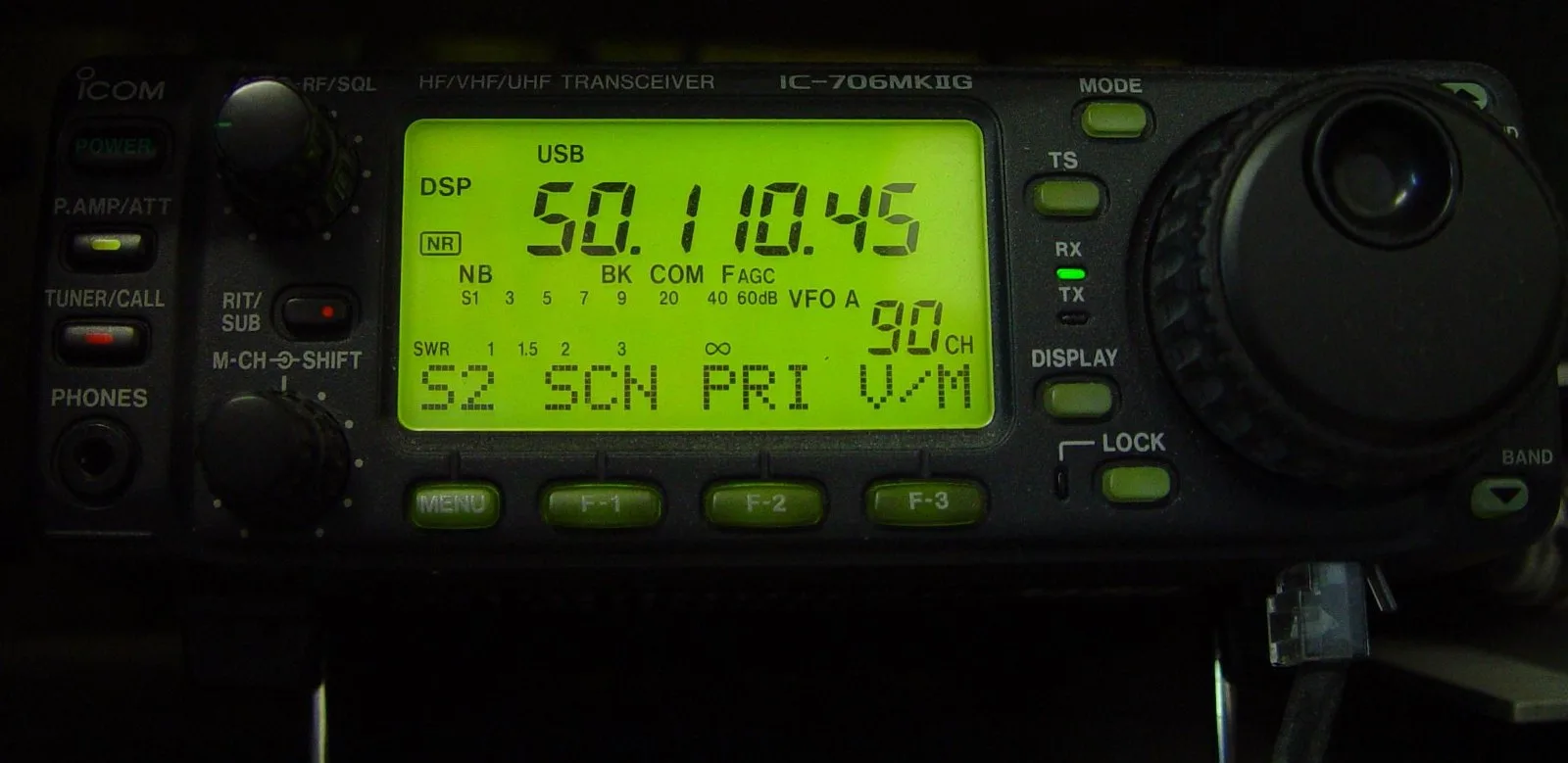

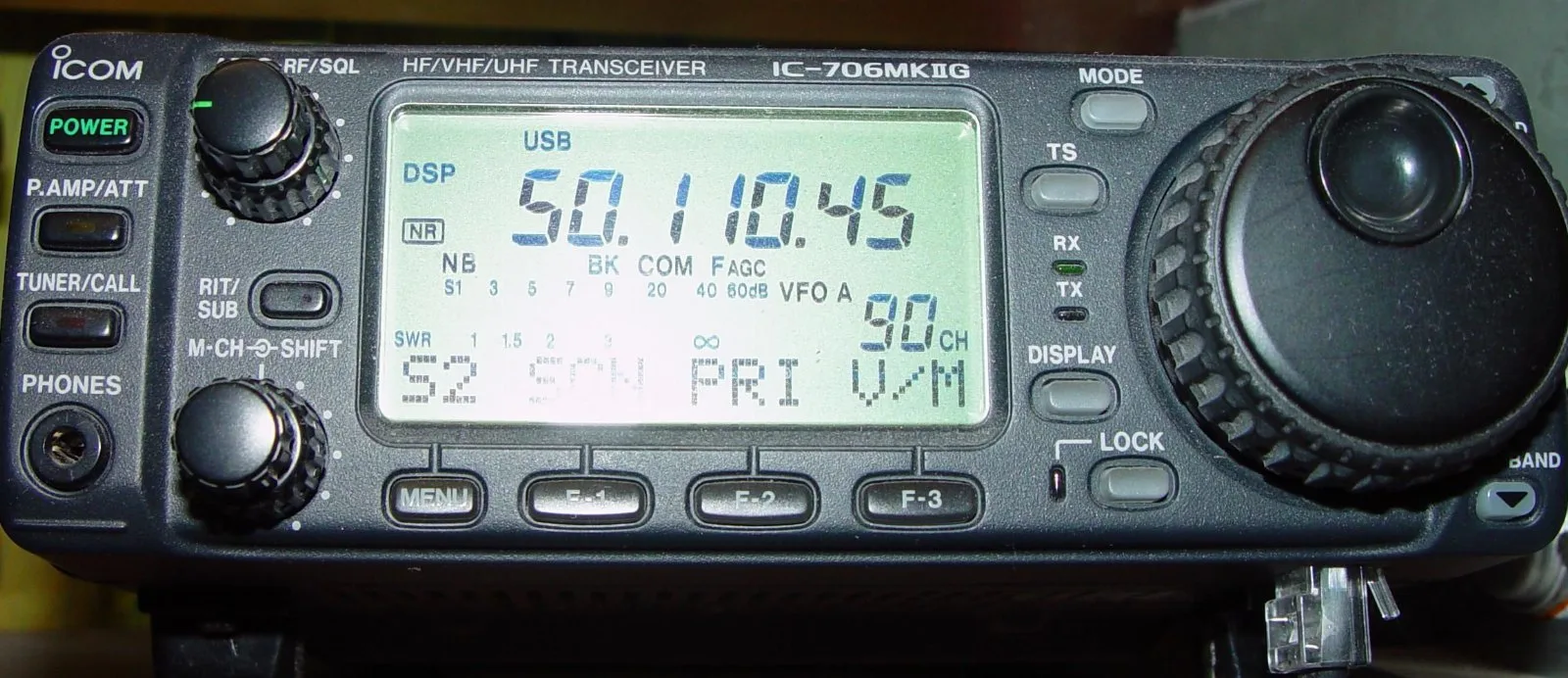

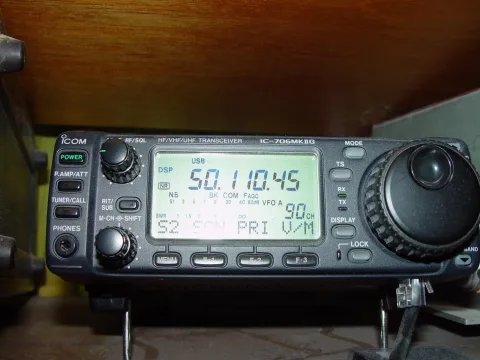

عکس‌ها: Leon Brooks (مالکیت عمومی) و Howard Brier (مجوز CC BY 2.0)، از ویکی‌مدیا کامنز.
مشخصات فنی
- سال عرضه
- ۱۹۹۹ (تولید تا حدود ۲۰۰۹)
- باندهای فرستنده
- همه‌ی باندهای ۱۶۰ تا ۱۰ متر، ۶ متر، ۲ متر و ۷۰ سانتیمتر
- محدوده‌ی گیرنده
- ۳۰ کیلوهرتز تا ۲۰۰ مگاهرتز و ۴۰۰ تا ۴۷۰ مگاهرتز
- توان خروجی HF و ۶ متر
- ۵ تا ۱۰۰ وات (AM: ۲ تا ۴۰ وات)
- توان خروجی ۲ متر
- ۵ تا ۵۰ وات (AM: ۲ تا ۲۰ وات)
- توان خروجی ۷۰ سانتیمتر
- ۲ تا ۲۰ وات (AM: ۲ تا ۸ وات)
- مدهای کاری
- SSB، CW، AM، FM، RTTY و WFM (فقط دریافت)
- DSP (کاهش نویز و ناچ خودکار)
- داخلی (UT-106: NR و ANF)؛ در بعضی نسخه‌ها اختیاری
- تن اسکوئلچ (CTCSS)
- انکودر و دیکودر داخلی، با تن اسکن
- کانال‌های حافظه
- ۱۰۷ (۹۹ کانال + ۶ لبه‌ی اسکن + ۲ کانال CALL)
- نوع گیرنده
- سوپرهترودین دو تبدیله (در FM سه تبدیله)
- فرکانس‌های IF
- ۶۹٫۰۱۱۵ و ۹٫۰۱۱۵ مگاهرتز (در FM بهعلاوهی ۴۵۵ کیلوهرتز)
- حساسیت SSB (پری‌امپ روشن)
- HF: ۰٫۱۵ — ۶ متر: ۰٫۱۲ — ۲ متر و ۷۰ سانتیمتر: ۰٫۱۱ میکروولت
- حساسیت FM روی ۲ متر
- ۰٫۱۸ میکروولت (12dB SINAD)؛ روی ۷۰ سانتیمتر هم همین
- پایداری فرکانس
- ±۷ ppm؛ با کریستال اختیاری CR-282 تا ±۰٫۵ ppm
- تغذیه
- ۱۳٫۸ ولت DC (±۱۵٪)، منفی به بدنه
- جریان مصرفی
- ارسال: حداکثر ۲۰ آمپر — دریافت: ۱٫۸ تا ۲ آمپر
- کانکتور آنتن
- دو SO-239: یکی HF و ۶ متر، یکی ۲ متر و ۷۰ سانتیمتر
- ابعاد (بدون برآمدگی‌ها)
- ۱۶۷ × ۵۸ × ۲۰۰ میلی‌متر
- وزن
- ۲٫۴۵ کیلوگرم
- دمای کار
- ۱۰- تا ۶۰+ درجه‌ی سانتی‌گراد
- تیونر آنتن خودکار
- AT-180 یا AH-4 (فقط HF و ۶ متر)
- فیلترهای اختیاری
- FL-100، FL-101، FL-103، FL-223 و FL-232 (دو فیلتر هم‌زمان)
- کابل جداکننده‌ی پنل
- OPC-581 (۳٫۵ متر) و OPC-587 (۵ متر)
تصاویر
نکات خرید دست‌دوم
- 01 مطمئن شوید روی پنل «IC-706MKIIG» نوشته شده و دستگاه روی ۴۳۰ مگاهرتز ارسال میکند؛ MKII شبیه آن است ولی ۷۰ سانتیمتر ندارد.
- 02 با بار مصنوعی و واتمتر توان را روی HF (۱۰۰ وات)، ۲ متر (۵۰ وات) و ۷۰ سانتیمتر (۲۰ وات) بسنجید.
- 03 روی ۱۵ و ۱۷ متر با SWR کمی بالا ارسال کنید؛ اگر توان یا صدا ناپایدار شد، اصلاحیه‌ی بولتن ۹۲۸ انجام نشده است.
- 04 دستگاه را چند بار خاموش و روشن کنید و کمی تکانش بدهید؛ خاموش شدن ناگهانی نشانه‌ی خوردگی مسیر روی برد است.
- 05 در منو بخش DSP (ANF و NR) را پیدا کنید و روشنش کنید تا مطمئن شوید برد DSP نصب است.
- 06 دقت فرکانس را روی ۲ متر و ۷۰ سانتیمتر با یک دستگاه دیگر یا رله‌ی محلی بسنجید؛ نمونه‌های کارکرده گاهی جابه‌جا شده‌اند.
- 07 پین وسط کانکتور ANT1، جاپیوزهای کابل تغذیه و کابل پنل جداشدنی را بررسی کنید.
پرسش‌های متداول
فرق IC-706MKIIG با IC-706MKII چیست؟
برای کار با رله‌های ۲ متر و ۷۰ سانتیمتر مناسب است؟
تیونر AH-4 با آن کار میکند؟
چه منبع تغذیهای لازم دارد؟
جانشین IC-706MKIIG کدام دستگاه است؟
